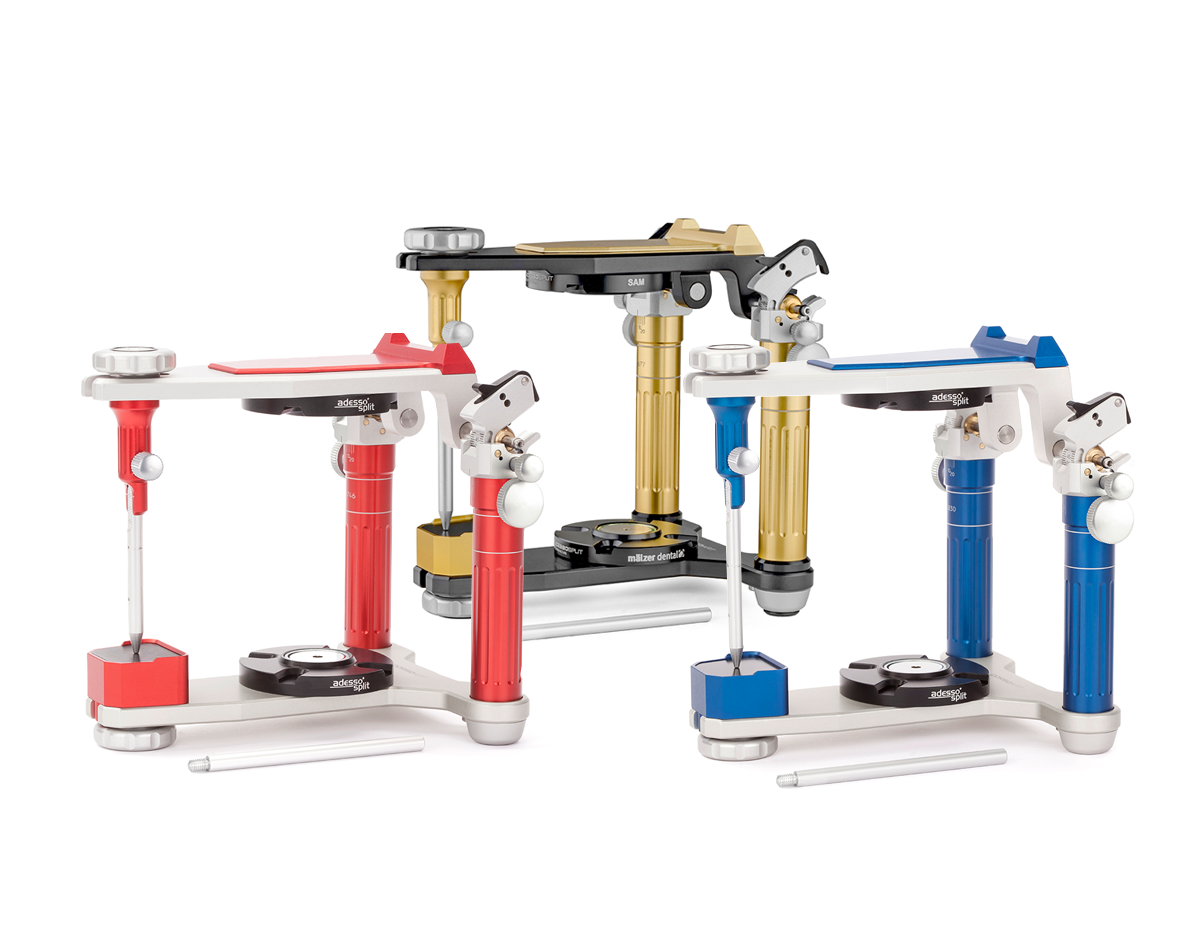

CORSOART® Artikulator Modell BK, Bennett & Kondylenbahnneigung verstellbar
Art.-Nr.:
12130-VH
- Mittelwert-Artikulator in NON-ARCON Bauweise
- Lieferung ohne Gleichschaltungssystem
Vorteile
- Präzise und stabil durch Vollmetallbauweise aus Aluminium
- Bennettwinkel von 0° bis 25° verstellbar
- Kondylenbahn von -15° bis +60° verstellbar
- Frontzahnführungsstift von -5 bis +10 mm verstellbar
- Frontzahnführungsteller 0°
- Inklusive Inzisalnadel, Stützstift und abnehmbarer Kippstütze
- Zentrik-Schnellverschluss
- Leichte Handhabung durch geringes Eigengewicht von unter 680 g
- Gleichschaltung über ADESSOSPLIT® oder Splitex®
- Volle Kompatibilität in Bezug auf Baumaß, Bezugsebenen und Bonwill-Dreieck von 110 mm Seitenlänge
- Schnelle Bonwill-Dreieck-Bestimmung durch Fix-Klick im Frontzahnführungsstifthalter
- Personalisierung der Wechselplatte per Lasergravur möglich
- Gutes Preis-Leistungs-Verhältnis
Im Detail
Fix-Klick
Individuelle Personalisierung des Artikulators durch Laserverfahren

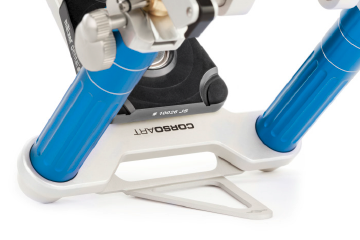

Kippstütze 45°
Bennett- & Kondylenverstellung
Gut zu wissen
Kompatibel, präzise und zuverlässig, so lautet der Anspruch an die Artikulatoren-Serie CORSOART® von Mälzer Dental.
Die hohen Anforderungen sowie die volle Kompatibilität mit den Artikulatoren-Serien der Hersteller Amann Girrbach und SAM®, waren die entscheidenden Faktoren bei der Entwicklungsarbeit. Das Ergebnis sind die CORSOART® Artikulatoren – leicht, präzise und einfach in ihrer Handhabung.
Präzision in Bewegung – zukunftsweisend in Form, Funktion und Stabilität!
So einfach geht's
Zentrik öffnen: Durch Druck mit dem Zeigefinger auf den hinteren Teil des Verschlusshebels öffnet sich die Zentrik, das Artikulatoroberteil lässt sich frei nach hinten führen. Gleichzeitig verhindert das entriegelte Schloss das Herausgleiten des Artikulatoroberteils.
Geöffnete Zentrik: Die Kondylenkugel ist freigegeben.
Zentrik schließen: Durch Druck auf den vorderen Teil des Verschlusshebels mit dem Daumen nach unten, wird die Kondylenkugel in der tiefsten Position der Kondylenbahn zentriert. Mit dem Artikulatoroberteil ist jetzt nur eine rotierende Bewegung möglich.
Geschlossene Zentrik: Die Kondylenbahn ist durch den Verschlusshebel in ihrer Position fixiert.
Bennettwinkeleinstellung: Bennett-Stellschraube lösen, um die Kondyle in die gewünschte Position zu drehen und wieder fixieren zu können.
Bennettwinkel = 20°
Einstellung der Kondylenbahnneigung: Kondylenstellschraube lösen, um die Kondyle in den gewünschten Neigungswinkel zu bringen und wieder fixieren zu können. Einstellmöglichkeiten der horizontalen Kondylenbahnneigung von -15° bis +60°.
Kondylenbahnneigung = +15°
