CORSOART® Artikulator Modell BK, Bennett & Kondylenbahnneigung verstellbar
Art.-Nr.:
12210
- Mittelwert-Artikulator in NON-ARCON Bauweise
- Lieferung ohne Gleichschaltungssystem
Vorteile
- Präzise und stabil durch Vollmetallbauweise aus Aluminium
- Bennettwinkel von 0° bis 25° verstellbar
- Kondylenbahn von -15° bis +60° verstellbar
- Frontzahnführungsstift von -5 bis +10 mm verstellbar
- Frontzahnführungsteller 0°
- Inklusive Inzisalnadel, Stützstift und abnehmbarer Kippstütze
- Zentrik-Schnellverschluss
- Leichte Handhabung durch geringes Eigengewicht von unter 680 g
- Gleichschaltung über ADESSOSPLIT® oder Splitex®
- Volle Kompatibilität in Bezug auf Baumaß, Bezugsebenen und Bonwill-Dreieck von 110 mm Seitenlänge
- Schnelle Bonwill-Dreieck-Bestimmung durch Fix-Klick im Frontzahnführungsstifthalter
- Personalisierung der Wechselplatte per Lasergravur möglich
- Gutes Preis-Leistungs-Verhältnis
Im Detail
Fix-Klick
Individuelle Personalisierung des Artikulators durch Laserverfahren
Kippstütze 45°
Bennett- & Kondylenverstellung
Gut zu wissen
Kompatibel, präzise und zuverlässig, so lautet der Anspruch an die Artikulatoren-Serie CORSOART® von Mälzer Dental.
Die hohen Anforderungen sowie die volle Kompatibilität mit den Artikulatoren-Serien der Hersteller Amann Girrbach und SAM®, waren die entscheidenden Faktoren bei der Entwicklungsarbeit. Das Ergebnis sind die CORSOART® Artikulatoren – leicht, präzise und einfach in ihrer Handhabung.
Präzision in Bewegung – zukunftsweisend in Form, Funktion und Stabilität!
So einfach geht's
Zentrik öffnen: Durch Druck mit dem Zeigefinger auf den hinteren Teil des Verschlusshebels öffnet sich die Zentrik, das Artikulatoroberteil lässt sich frei nach hinten führen. Gleichzeitig verhindert das entriegelte Schloss das Herausgleiten des Artikulatoroberteils.
Geöffnete Zentrik: Die Kondylenkugel ist freigegeben.
Zentrik schließen: Durch Druck auf den vorderen Teil des Verschlusshebels mit dem Daumen nach unten, wird die Kondylenkugel in der tiefsten Position der Kondylenbahn zentriert. Mit dem Artikulatoroberteil ist jetzt nur eine rotierende Bewegung möglich.
Geschlossene Zentrik: Die Kondylenbahn ist durch den Verschlusshebel in ihrer Position fixiert.
Bennettwinkeleinstellung: Bennett-Stellschraube lösen, um die Kondyle in die gewünschte Position zu drehen und wieder fixieren zu können.
Bennettwinkel = 20°
Einstellung der Kondylenbahnneigung: Kondylenstellschraube lösen, um die Kondyle in den gewünschten Neigungswinkel zu bringen und wieder fixieren zu können. Einstellmöglichkeiten der horizontalen Kondylenbahnneigung von -15° bis +60°.
Kondylenbahnneigung = +15°
Videos
Das könnte Sie auch interessieren
Ähnliche Artikel
Art.-Nr.:
12146-VH

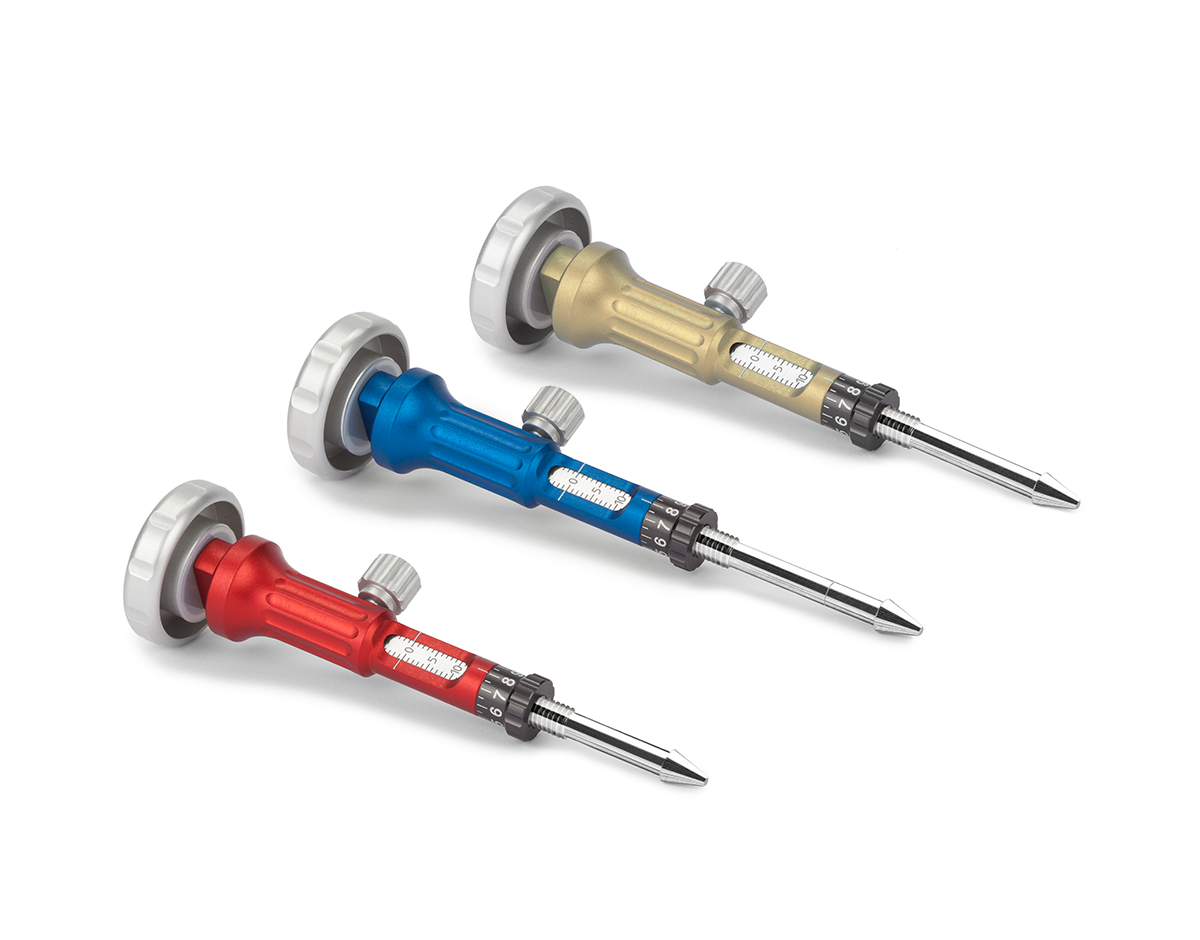

Microverstellbares Frontzahnführungsstift-Set
VorteileHochpräzise und feine Einstellung möglichSo einfach geht's[[12146-VH_soeinfachgehts_01.png]]Der microverstellbare Frontzahnführungsstift kann gemäß des Okklusionsprotokolls individuell in Zehntelschritten fein justiert werden. Diese exakte Einstellmöglichkeit ist unverzichtbar, da bereits Abweichungen von ein bis zwei Zehnteln zu erheblichen Dysfunktionen innerhalb des Kauorgans führen können. Der microverstellbare Frontzahnführungsstift kann bei allen zahntechnischen Restaurationen verwendet werden, wie z.B. der Erstellung von Aufbissschienen. Er ist hochpräzise und fein in seinen Einstellmöglichkeiten und dabei absolut kompatibel mit den Artikulatoren der Hersteller Amann Girrbach und SAM®.
124,95 €*
Art.-Nr.:
12160

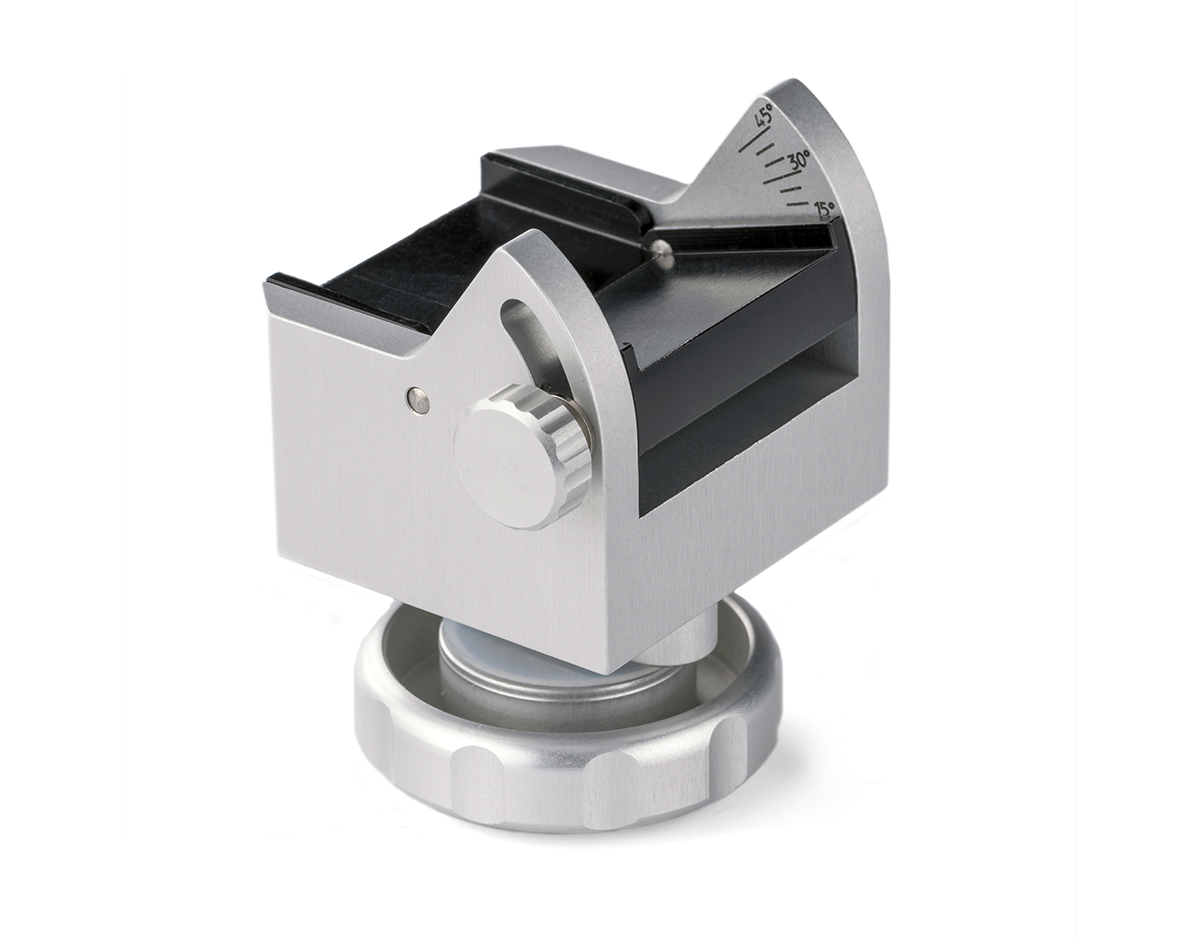

Microverstellbarer Frontzahnführungsteller für CORSOART® A-/AC- Line, grau
Auch verwendbar für die Artikulatoren Artex® 116 mm und Artex® Carbon 126 mmBildet die Frontzahnführung eines jeden Patienten nachDient als Veranschaulichung möglicher Veränderungen in der aktuellen FrontzahnführungAuch zum Aufbau einer korrekten Führung bei Seitenzahnrestaurationen
Art.-Nr.:
12147-VH
Fensterinzisalstift-Set
Ermöglicht freie Sicht und Zugriff auf die Aufstellung der Frontzähne im ArbeitsmodellGleichzeitig kann das Artikulatoroberteil gesenkt oder gehoben werden
85,00 €*
Art.-Nr.:
LAS-300

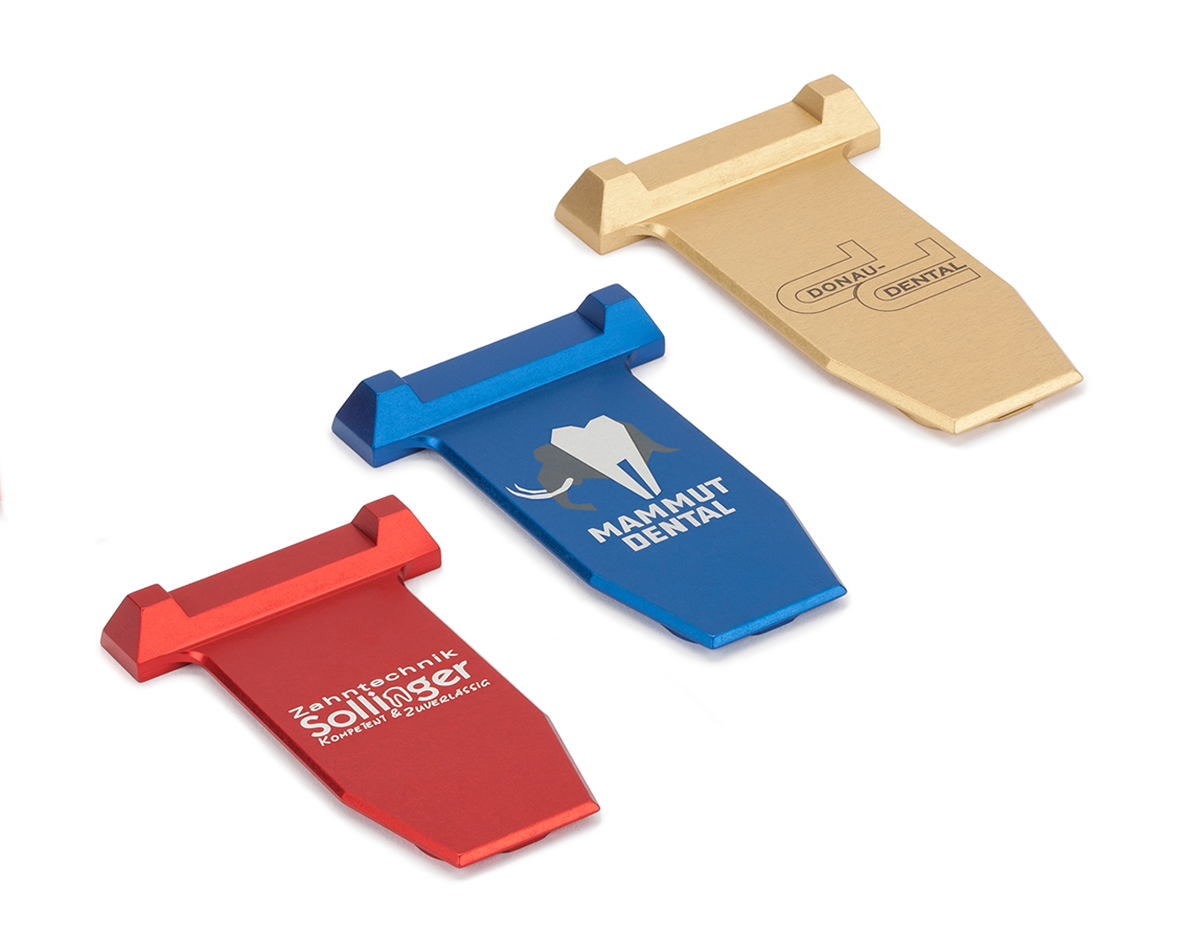

Lasergravur des Kundenlogos auf Wechselplatte
Achtung: Muss zusammen mit Art.-Nr. LAS-200 bestellt werdenVorteileIndividuelle Gestaltung der WechselplattenGut zu wissenFür Ihre individuell gestaltete Wechselplatte benötigen wir Ihr Logo als DXF-Datei oder mindestens in vektorisierter Form. Zudem sollte das Logo in schwarz-weiß oder Halbton-Graphik angelegt sein. Wir erstellen dann gemäß dieser Datei eine Visualisierung Ihrer Wechselplatte mit Logo (s. Abbildung). Wenn Sie sich nicht sicher sind, ob Ihr Logo diesen Voraussetzungen entspricht, das Logo nur als JPEG, GIF oder PNG Datei vorliegt, dann können wir dies gerne für Sie von unserem Grafiker überprüfen und ggf. vektorisieren und in eine DXF-Datei konvertieren lassen.Für die Einrichtung des Lasers (Art.-Nr. LAS-200) fallen nur einmalige Kosten an, egal wie viele Wechselplatten in dem Zuge belasert werden. Senden Sie uns einfach Ihre Logodaten und wir kümmern und um den Rest![[LAS-300_soeinfachgehts_01.png]]
Art.-Nr.:
12015-VH

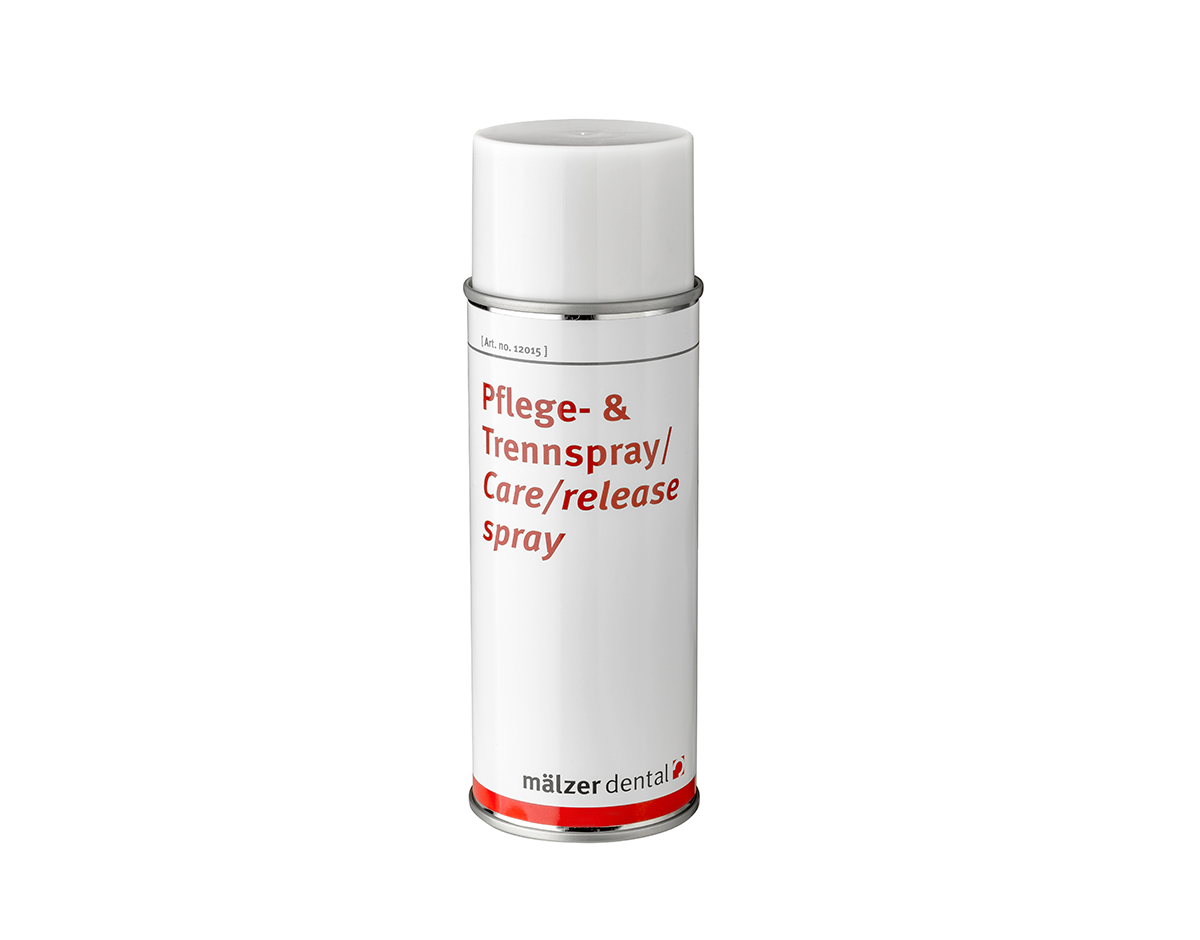

Pflege- und Trennspray
