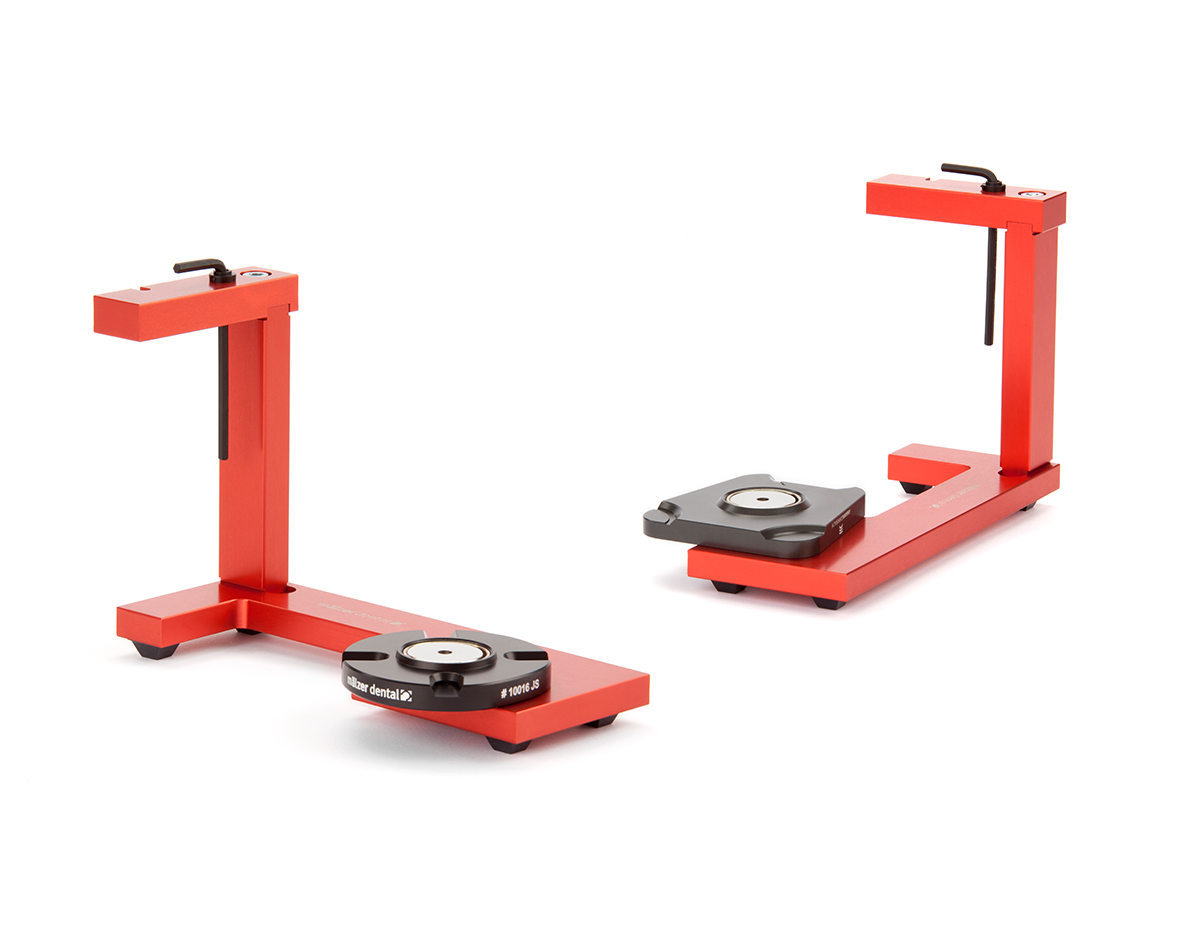

Übertragungsstand mit Sockelplatte (ohne Ü-Tisch)

Zur Fixierung des Gesichtsbogen-Registrats im Artikulator oder einem Übertragungsstand1 Stück

Lieferung inklusive Gelenksupport und 1x BissgabelVorteileSchnelle Fixierung der Schädel-Achs-Relation durch GleitrasterungMessskala zur Bestimmung des InterkondylarabstandsReduktion der Einschleifzeiten am Patienten durch direkte Übertragung der Mundsituation in den ArtikulatorSicherer Zentrik-Schnellverschluss für beide Gelenk­supportsKombinierbar mit dem Rotofix Gesichtsbogen und dem Artex®-Gelenksupport von Amann GirrbachAnwendbar für die Referenzebenen„Campersche Ebene“Leichte und kompakte Aluminiumbauweise für bessere HandhabungStufenlose, exakte Einstellung des Gesichtsbogens durch das EinstellrädchenDie Ohroliven können über die stufenlose Einstellmöglichkeit komfortabel ein- und ausgefahren werdenIm Detail[[12800_imdetail_01.png]] Messskala [[12800_imdetail_02.png]] Einstellrad mit Adapter CORSOFIX® A [[12800_imdetail_03.png]] Aufnahmen für den CORSOFIX® Gelenksupport und CORSOFIX® Bissgabelträger [[12800_imdetail_04.png]] CORSOFIX® Gelenksupport und CORSOFIX® BissgabelträgerGut zu wissenDer Gesichtsbogen CORSOFIX® A von Mälzer Dental bietet die Möglichkeit einer einfachen und zugleich anatomisch präzisen Ermittlung der Schädel-Achs-Relation für die Referenzebene „Camperschen Ebene“ von Amann Girrbach. Problemlos können bereits vorhandene Gelenksupports an den CORSOFIX® A Gesichtsbogen angebracht werden und umgekehrt. Die CORSOFIX®-Serie ist kein herkömmlicher Scherenbogen, was die Arbeit am Patienten deutlich angenehmer macht. Der Zentrik-Schnellverschluss ermöglicht eine unkomplizierte, schnelle und zugleich hochpräzise Handhabung auf komfortable Art und Weise.So einfach geht's[[12800_soeinfachgehts_01.png]] CORSOFIX® Bissgabel mit leicht angewärmtem Thermoplast in den Mund des Patienten führen. [[12800_soeinfachgehts_02.png]] CORSOFIX® Bissgabel an die Oberkieferzahnreihe setzen und leicht andrücken. Bitte beachten, dass die Zähne das Metall nicht berühren dürfen. [[12800_soeinfachgehts_03.png]] CORSOFIX® A Gesichtsbogen auf Gesichtsbreite des Patienten auseinanderziehen und anlegen. [[12800_soeinfachgehts_04.png]] Die Ohroliven des CORSOFIX® A Gesichtsbogens auf Höhe des äußeren Gehörgangs anlegen und den CORSOFIX® A Gesichtsbogen zusammenschieben. Für die Feinjustierung an der zentrischen Mittelschraube drehen. [[12800_soeinfachgehts_05.png]] Die Nasionsstütze mit leichtem Druck an die Glabella heranfahren und die Position mit der Stegschraube fixieren. [[12800_soeinfachgehts_06.png]] Die Bissaufnahme des CORSOFIX® Gelenksupports auf die CORSOFIX® Bissgabel aufschieben und fixieren. Den Knebel festziehen, um diese Position am Patienten für die Übertragung in den CORSOART® Artikulator zu erhalten. [[12800_soeinfachgehts_07.png]] Positionierter und fixierter CORSOFIX® A Gesichtsbogen nach weniger als zwei Minuten. [[12800_soeinfachgehts_08.png]] Leichtes Ziehen an beiden Flanken und der CORSOFIX® A Gesichtsbogen kann mühelos aus dem Gehöreingang des Patienten geführt werden. Mit einem Handgriff wird gleichzeitig der CORSOFIX® Gelenksupport inklusive Bissregistrat entfernt. [[12800_soeinfachgehts_09.png]] Das Bissregistrat wird auf dem CORSOFIX® Übertragungsstand mit Gips fixiert. Dies gewährleistet einen sicheren Transport ins Labor.

Lieferung inklusive Bissgabelträger und 1x BissgabelVorteileSchnelle Fixierung der Schädel-Achs-Relation durch GleitrasterungMessskala zur Bestimmung des InterkondylarabstandsReduktion der Einschleifzeiten am Patienten durch direkte Übertragung der Mundsituation in den ArtikulatorSicherer Zentrik-Schnellverschluss für beide Gelenk­supportsKombinierbar mit dem Gesichtsbogen und dem Bissgabelträger von SAM®Anwendbar für die Referenzebene „Frankfurter Horizontale“Leichte und kompakte Aluminiumbauweise für bessere HandhabungStufenlose, exakte Einstellung des Gesichtsbogens durch das EinstellrädchenDie Ohroliven können über die stufenlose Einstellmöglichkeit komfortabel ein- und ausgefahren werdenIm Detail[[12800_imdetail_01.png]] Messskala [[12800_imdetail_04.png]] CORSOFIX® Gelenksupport und CORSOFIX® BissgabelträgerGut zu wissenDer Gesichtsbogen CORSOFIX®S von Mälzer Dental bietet die Möglichkeit einer einfachen und zugleich anatomisch präzisen Ermittlung der Schädel-Achs-Relation für die Referenzebenen „Frankfurter Horizontale“ von SAM®. Problemlos können bereits vorhandene Bissgabelträger an den CORSOFIX®S Gesichtsbogen angebracht werden und umgekehrt. Die CORSOFIX®-Serie ist kein herkömmlicher Scherenbogen, was die Arbeit am Patienten deutlich angenehmer macht. Der Zentrik-Schnellverschluss ermöglicht eine unkomplizierte, schnelle und zugleich hochpräzise Handhabung auf komfortable Art und Weise.So einfach geht's[[12800_soeinfachgehts_01.png]] CORSOFIX® Bissgabel mit leicht angewärmtem Thermoplast in den Mund des Patienten führen. [[12800_soeinfachgehts_02.png]] CORSOFIX® Bissgabel an die Oberkieferzahnreihe setzen und leicht andrücken. Bitte beachten, dass die Zähne das Metall nicht berühren dürfen. [[12800_soeinfachgehts_03.png]] CORSOFIX® A Gesichtsbogen auf Gesichtsbreite des Patienten auseinanderziehen und anlegen. [[12800_soeinfachgehts_04.png]] Die Ohroliven des CORSOFIX® A Gesichtsbogens auf Höhe des äußeren Gehörgangs anlegen und den CORSOFIX® A Gesichtsbogen zusammenschieben. Für die Feinjustierung an der zentrischen Mittelschraube drehen. [[12800_soeinfachgehts_05.png]] Die Nasionsstütze mit leichtem Druck an die Glabella heranfahren und die Position mit der Stegschraube fixieren. [[12800_soeinfachgehts_06.png]] Die Bissaufnahme des CORSOFIX® Gelenksupports auf die CORSOFIX® Bissgabel aufschieben und fixieren. Den Knebel festziehen, um diese Position am Patienten für die Übertragung in den CORSOART® Artikulator zu erhalten. [[12800_soeinfachgehts_07.png]] Positionierter und fixierter CORSOFIX® A Gesichtsbogen nach weniger als zwei Minuten. [[12800_soeinfachgehts_08.png]] Leichtes Ziehen an beiden Flanken und der CORSOFIX® A Gesichtsbogen kann mühelos aus dem Gehöreingang des Patienten geführt werden. Mit einem Handgriff wird gleichzeitig der CORSOFIX® Gelenksupport inklusive Bissregistrat entfernt. [[12800_soeinfachgehts_09.png]] Das Bissregistrat wird auf dem CORSOFIX® Übertragungsstand mit Gips fixiert. Dies gewährleistet einen sicheren Transport ins Labor.

Lieferung des Kalottenträgers erfolgt ohne KalottenaufstellblechBei der Totalprothetik unerlässlichSo einfach geht's[[10091-VH_soeinfachgehts_01.png]] Aufstellung der Front: Oberkiefer- und Unterkiefermodell sind im Artikulator eingestellt. Die Zähne 41 u. 31 werden aufgestellt, die Höhe der Inzisalkanten wird der Bissnahme entnommen. Die Frontzähne 41 u. 31 sind protrusiv geneigt, die Inszisalkanten zur Oberkieferumschlagfalte orientiert. Die Basalfläche der Zähne auf die Kieferkamm-Mitte ausrichten. Im Anschluss das Oberkiefermodell entnehmen. Den Kalottenträger mit Kalottenaufstellblech plan einsetzen, das Kalottenaufstellblech plan frontal auf den ­Inzisalkanten von 41 u. 31 und dorsal auf das obere Drittel des retromolaren Dreiecks ausrichten (Modellanalyse). Das Kalottenaufstellblech plan feststellen. Die Unterkieferfront von 43 bis 33 aufstellen, wobei die Inzisalkanten der Zähne das Einrichteblech berühren. Achtung: Unterschiedliche Neigungen der Zähne beachten. [[10091-VH_soeinfachgehts_02.png]] Das Kalottenaufstellblech plan entfernen, das Kalottenaufstellblech mit 140° Neigung entsprechend des Zahntyps auswählen und in den Kalottenträger einsetzen. Das Kalottenaufstellblech 140° berührt frontal die Inzisalkanten von 43 u. 33 und wird dorsal am oberen Drittel des retomolaren Dreiecks ausgerichtet. Das Kalottenaufstellblech 140° feststellen. Die Seitenzähne entsprechend der Modellanalyse oder Ästhetiksitzung aufstellen. Alle Höckerspitzen, ausgenommen die lingualen Höcker von 44 u. 34, berühren das Kalottenaufstellblech 140°.
