- Lieferung ohne Gleichschaltungssystem
- Voll justierbarer Artikulator in ARCON Bauweise
Vorteile
- Volle Kompatibilität in Bezug auf Baumaß, Bezugsebenen und Bonwill-Dreieck von 110 mm Seitenlänge
- Präzise und stabil durch Vollmetallbauweise aus Aluminium
- Bennettwinkel von 0 bis 25° verstellbar
- Kondylenbahn von -15° bis +60° verstellbar
- Immediate Side Shift Funktion (ISS) von 0 bis 1,2 mm pro Seite
- Protrusion von 0 bis 6 mm
- Retrusion 0 bis 2 mm
- Distraktion 0 bis 3 mm
- Leichte Handhabung durch geringes Eigengewicht von unter 900 g
- Gleichschaltung über ADESSOSPLIT® oder Splitex®
- Schnelle Bonwill-Dreieck-Bestimmung durch Fix-Klick im Frontzahnführungsstifthalter
- Personalisierung der Wechselplatte per Lasergravur
- Gutes Preis-Leistungs-Verhältnis
Im Detail
![](/md_media/12212_imdetail_03.png)
Voll einstellbare Kondyle des CORSOART® BKR
![](/md_media/12212_imdetail_04.png)
Individuelle Personalisierung des Artikulators durch Laserverfahren
![](/md_media/12212_imdetail_07.png)
Zentrik-Schnellverschluss des CORSOART® BKR
Gut zu wissen
Kompatibel, präzise und zuverlässig, so lautet der Anspruch an die Artikulatoren-Serie CORSOART® von Mälzer Dental.
Die hohen Anforderungen sowie die volle Kompatibilität zu der Artikulatoren-Serien des Herstellers Amann Girrbach waren die entscheidenden Faktoren bei der Entwicklungsarbeit. Das Ergebnis sind die CORSOART® Artikulatoren – leicht, präzise und einfach in ihrer Handhabung.
Präzision in Bewegung – zukunftsweisend in Form, Funktion und Stabilität!
So einfach geht's
![](/md_media/12212_soeinfachgehts_01.png)
Zentrik öffnen: Schwenkhebel bis zum Anschlag nach oben führen. Hierdurch fahren die beiden Zentrikachsen in das Artikulatoroberteil ein und geben die Zentrik frei.
![](/md_media/12212_soeinfachgehts_02.png)
Geöffnete Zentrik: Die Fixierung der Kondylenkugel ist aufgehoben. Das Oberteil kann frei bewegt werden.
![](/md_media/12212_soeinfachgehts_03.png)
Zentrik schließen: Schwenkhebel bis zum Anschlag nach unten drücken. Hierbei werden die beiden Zentrikachsen in die Kondylenkugel eingeführt und die zentrische Position wird gesichert.
![](/md_media/12212_soeinfachgehts_04.png)
Geschlossene Zentrik: Sichtbare Fixierung am Kondylenzentrum durch die Zentrikachse.
![](/md_media/12212_soeinfachgehts_05.png)
Kondylargehäuse: Kondylenbahnneigung, Bennettwinkel, ISS (Immediate Sideshift), Protrusion und Retrusion sind am BKR individuell einstellbar. Ein Blick genügt: Alle Werte sind kontrollierbar im Blickfeld.
![](/md_media/12212_soeinfachgehts_06.png)
Kondylenbahnneigung (HKN): HKN-Stellschraube mit Werkzeugschlüssel lösen. Gewünschten Winkel durch Drehen des Kondylargehäuses einstellen. Danach die HKN-Einstellung mit dem Inbusschlüssel fixieren. Einstellmöglichkeit der HKN von -20° bis +60°. Der Neigungswinkel ist an der Vorderseite des Artikulator-Oberteilanzeigers abzulesen.
![](/md_media/12212_soeinfachgehts_07.png)
Bennettwinkeleinstellung: Zentrik öffnen. Feststellschraube des Bennettwinkels mit Werkzeugschlüssel lösen. Der individuell eingestellte Bennettwinkel (-5° bis +30°) kann an der Skalierung abgelesen werden.
![](/md_media/12212_soeinfachgehts_08.png)
Mit dem Drehknopf wird der Bennettwinkel auf den gewünschten Skalenwert eingestellt und dann mit dem Werkzeugschlüssel fixiert.
![](/md_media/12212_soeinfachgehts_09.png)
Immediate Sideshift (ISS): Zentrik öffnen. Feststellschraube des Bennettwinkels mit Werkzeugschlüssel lösen. Die ISS ist stufenlos von 0 bis 1,5 mm je Seite individuell einstellbar.
![](/md_media/12212_soeinfachgehts_10.png)
Das Kondylarelement durch seitlichen Druck auf den Drehknopf nach links/rechts zur Artikulatormitte schieben, um den gewünschten ISS Wert einzustellen. Abb.: ISS = 1,5 mm
![](/md_media/12212_soeinfachgehts_11.png)
Protrusion: Achtung – um die Protrusion einzustellen muss die Zentrik geöffnet sein! Durch Rechtsdrehung der blauen Rändelschraube wir das BKR-Oberteil bei geöffneter Zentrik über die Verstellklaue protrusiv geführt.
![](/md_media/12212_soeinfachgehts_12.png)
Die Protrusion ist stufenlos bis zu 6 mm fix einstellbar. Abb.: Protrusion = 6 mm
![](/md_media/12212_soeinfachgehts_13.png)
Retrusion: Achtung: Um die Retrusion einzustellen muss die Zentrik geöffnet sein! Zentrik öffnen. Feststellschraube des Retrusions-Einsatzes mit Werkzeugschlüssel lösen.
![](/md_media/12212_soeinfachgehts_14.png)
Retrusions-Einsatz auf den gewünschten individuellen Wert führen, dann mit Werkzeugschlüssel wieder fixieren. Abb.: Retrusion = 2 mm
![](/md_media/12212_soeinfachgehts_15.png)
Distraktion/Kompression: Die seitlichen Schrauben lösen, Rahmen-Oberteil um den gewünschten Wert anheben, Schrauben anziehen.
![](/md_media/12212_soeinfachgehts_16.png)
Kompression: Rahmen-Oberteil um den gewünschten Kompressionswert anheben = Distraktion. Modelle in den Artikulator einstellen. Zur Kompression das Rahmen-Oberteil absenken und Schrauben anziehen. Abb.: Eingestellte Distraktion 3 mm.
![](/md_media/12212_soeinfachgehts_17.png)
Startposition: Bennettwinkel auf 30° eingestellt. Kondylenkugel in zentrischer Position = Startposition für den Bewegungsablauf.
![](/md_media/12212_soeinfachgehts_18.png)
Bewegungsablauf: Bennettwinkel auf 30°. Kondylenkugel wird unter permanenter Berührung des Kondylargehäuses in allen 3 Raumebenen geführt. Hier nachempfunden mit der Verstellklaue des Protrusionszeigers. Die Kondylenkugeln darf in keiner Bewegungsphase den Kontakt zur Fossa, weder kranial noch mesial, verlieren.

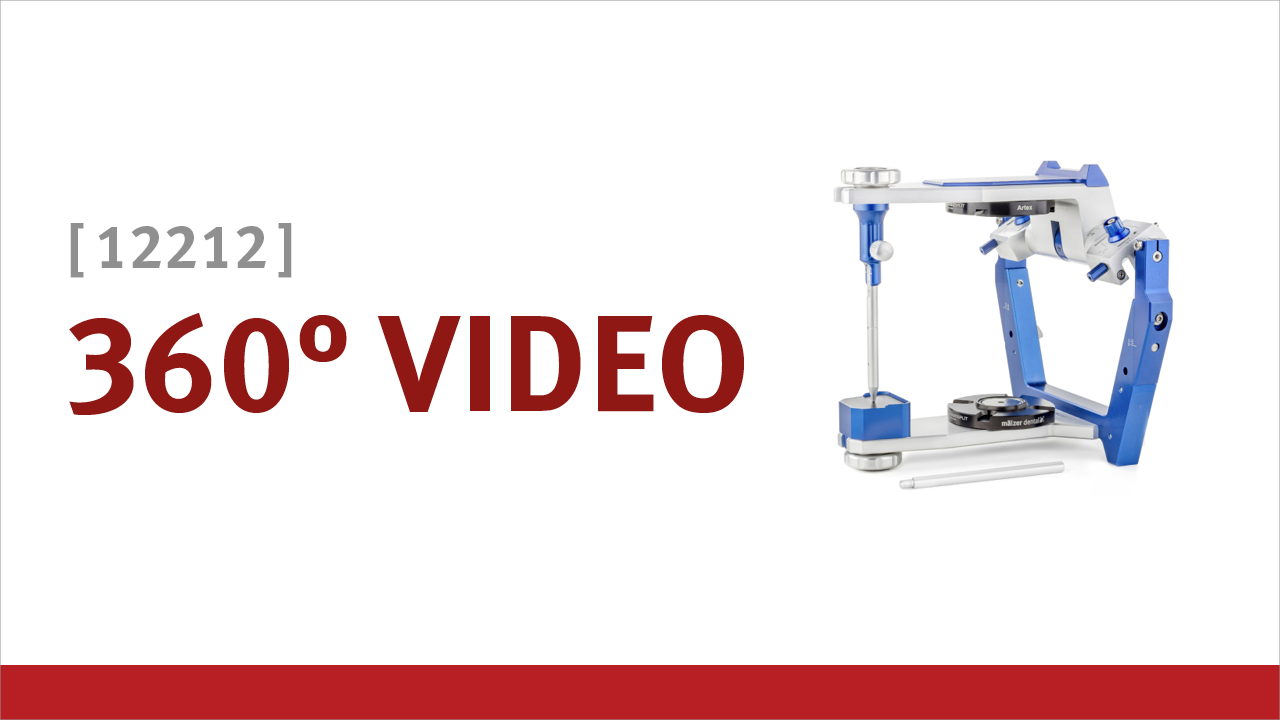

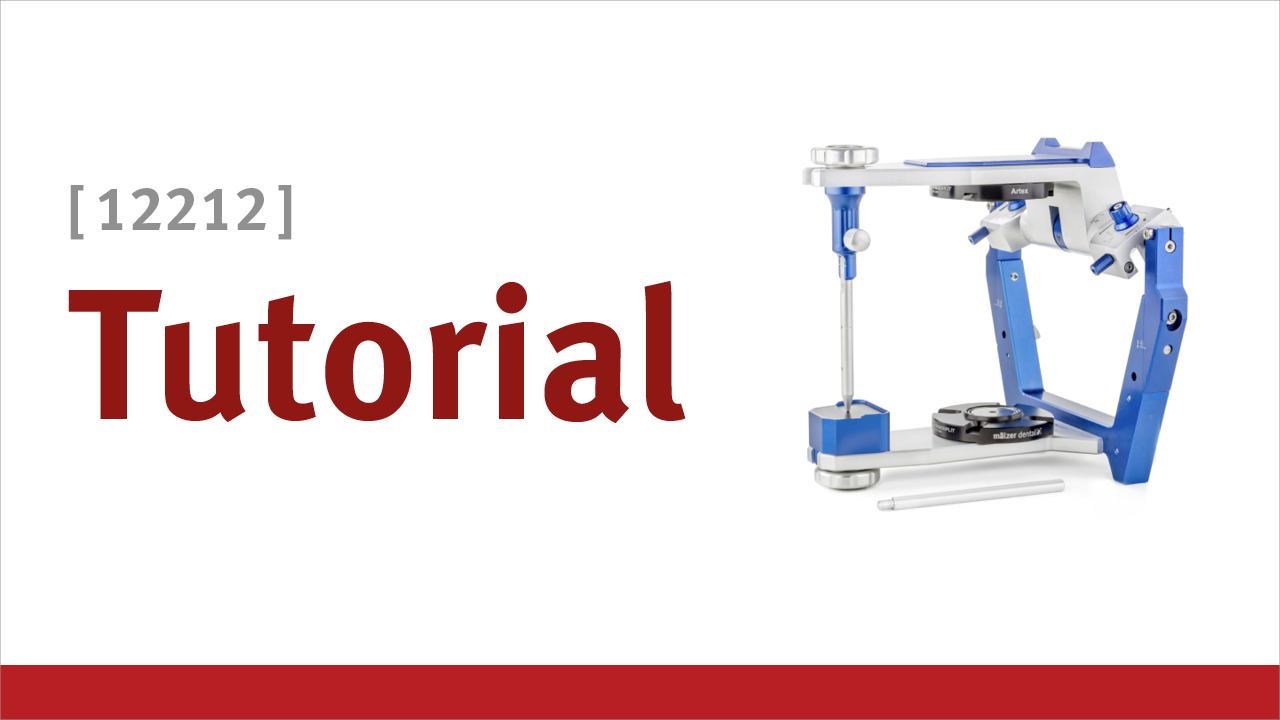

Videos
