Microverstellbarer Frontzahnführungsteller für CORSOART® A-/AC- Line, grau

VorteileHochpräzise und feine Einstellung möglichSo einfach geht's[[12146-VH_soeinfachgehts_01.png]]Der microverstellbare Frontzahnführungsstift kann gemäß des Okklusionsprotokolls individuell in Zehntelschritten fein justiert werden. Diese exakte Einstellmöglichkeit ist unverzichtbar, da bereits Abweichungen von ein bis zwei Zehnteln zu erheblichen Dysfunktionen innerhalb des Kauorgans führen können. Der microverstellbare Frontzahnführungsstift kann bei allen zahntechnischen Restaurationen verwendet werden, wie z.B. der Erstellung von Aufbissschienen. Er ist hochpräzise und fein in seinen Einstellmöglichkeiten und dabei absolut kompatibel mit den Artikulatoren der Hersteller Amann Girrbach und SAM®.

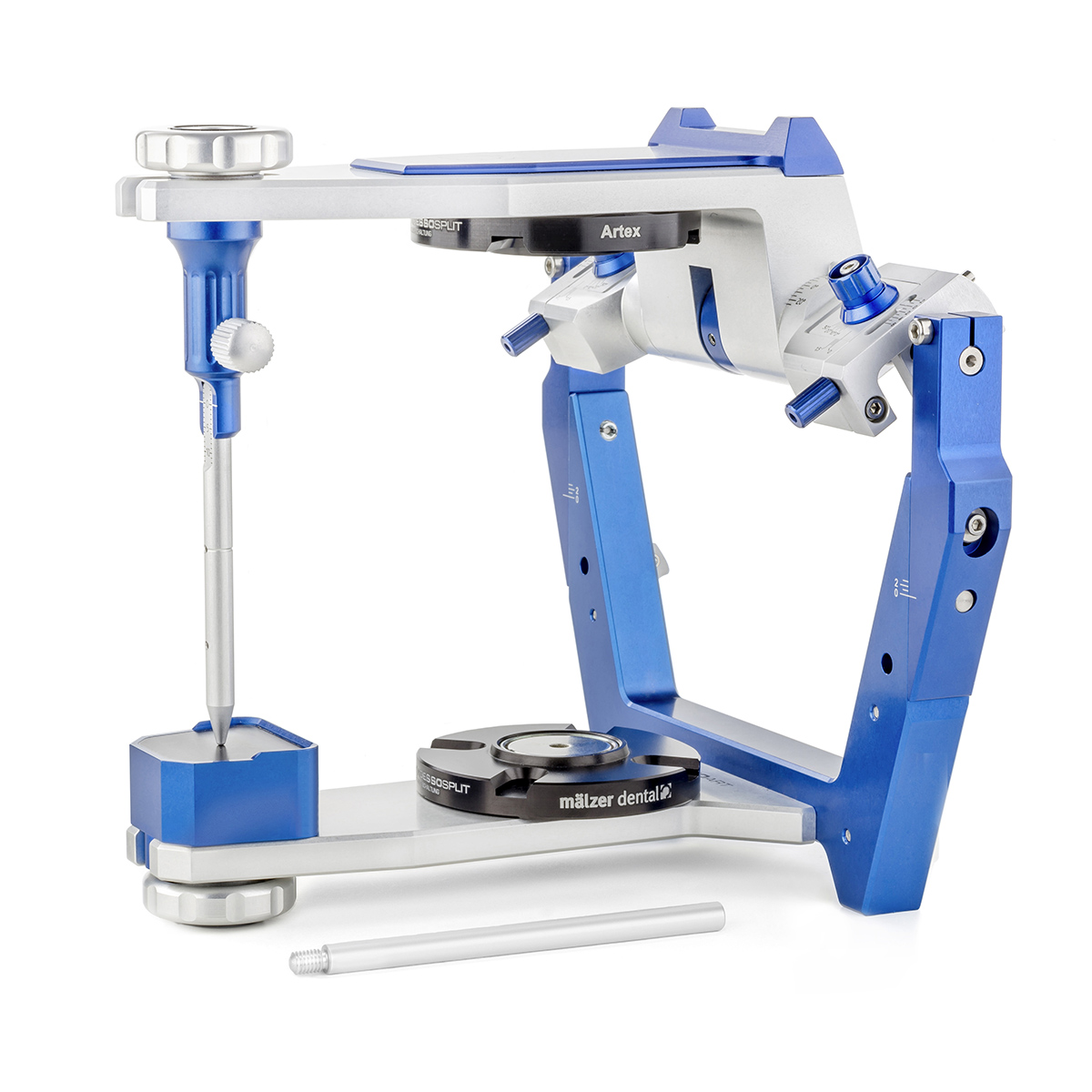

Lieferung ohne GleichschaltungssystemVoll justierbarer Artikulator in ARCON BauweiseVorteileVolle Kompatibilität in Bezug auf Baumaß, Bezugsebenen und Bonwill-Dreieck von 110 mm SeitenlängePräzise und stabil durch Vollmetallbauweise aus AluminiumBennettwinkel von 0 bis 25° verstellbarKondylenbahn von -15° bis +60° verstellbarImmediate Side Shift Funktion (ISS) von 0 bis 1,2 mm pro SeiteProtrusion von 0 bis 6 mmRetrusion 0 bis 2 mmDistraktion 0 bis 3 mmLeichte Handhabung durch geringes Eigengewicht von unter 900 gGleichschaltung über ADESSOSPLIT® oder Splitex®Schnelle Bonwill-Dreieck-Bestimmung durch Fix-Klick im FrontzahnführungsstifthalterPersonalisierung der Wechselplatte per LasergravurGutes Preis-Leistungs-VerhältnisIm Detail [[12212_imdetail_03.png]] Voll einstellbare Kondyle des CORSOART® BKR [[12212_imdetail_04.png]] Individuelle Personalisierung des Artikulators durch Laserverfahren [[12212_imdetail_07.png]] Zentrik-Schnellverschluss des CORSOART® BKRGut zu wissenKompatibel, präzise und zuverlässig, so lautet der Anspruch an die Artikulatoren-Serie CORSOART® von Mälzer Dental. Die hohen Anforderungen sowie die volle Kompatibilität zu der Artikulatoren-Serien des Herstellers Amann Girrbach waren die entscheidenden Faktoren bei der Entwicklungsarbeit. Das Ergebnis sind die CORSOART® Artikulatoren – leicht, präzise und einfach in ihrer Handhabung. Präzision in Bewegung – zukunftsweisend in Form, Funktion und Stabilität!So einfach geht's[[12212_soeinfachgehts_01.png]] Zentrik öffnen: Schwenkhebel bis zum Anschlag nach oben führen. Hierdurch fahren die beiden Zentrikachsen in das Artikulatoroberteil ein und geben die Zentrik frei. [[12212_soeinfachgehts_02.png]] Geöffnete Zentrik: Die Fixierung der Kondylenkugel ist aufgehoben. Das Oberteil kann frei bewegt werden. [[12212_soeinfachgehts_03.png]] Zentrik schließen: Schwenkhebel bis zum Anschlag nach unten drücken. Hierbei werden die beiden Zentrikachsen in die Kondylenkugel eingeführt und die zentrische Position wird gesichert. [[12212_soeinfachgehts_04.png]] Geschlossene Zentrik: Sichtbare Fixierung am Kondylenzentrum durch die Zentrikachse. [[12212_soeinfachgehts_05.png]] Kondylargehäuse: Kondylenbahnneigung, Bennettwinkel, ISS (Immediate Sideshift), Protrusion und Retrusion sind am BKR individuell einstellbar. Ein Blick genügt: Alle Werte sind kontrollierbar im Blickfeld. [[12212_soeinfachgehts_06.png]] Kondylenbahnneigung (HKN): HKN-Stellschraube mit Werkzeugschlüssel lösen. Gewünschten Winkel durch Drehen des Kondylargehäuses einstellen. Danach die HKN-Einstellung mit dem Inbusschlüssel fixieren. Einstellmöglichkeit der HKN von -20° bis +60°. Der Neigungswinkel ist an der Vorderseite des Artikulator-Oberteilanzeigers abzulesen. [[12212_soeinfachgehts_07.png]] Bennettwinkeleinstellung: Zentrik öffnen. Feststellschraube des Bennettwinkels mit Werkzeugschlüssel lösen. Der individuell eingestellte Bennettwinkel (-5° bis +30°) kann an der Skalierung abgelesen werden. [[12212_soeinfachgehts_08.png]] Mit dem Drehknopf wird der Bennettwinkel auf den gewünschten Skalenwert eingestellt und dann mit dem Werkzeugschlüssel fixiert. [[12212_soeinfachgehts_09.png]] Immediate Sideshift (ISS): Zentrik öffnen. Feststellschraube des Bennettwinkels mit Werkzeugschlüssel lösen. Die ISS ist stufenlos von 0 bis 1,5 mm je Seite individuell einstellbar. [[12212_soeinfachgehts_10.png]] Das Kondylarelement durch seitlichen Druck auf den Drehknopf nach links/rechts zur Artikulatormitte schieben, um den gewünschten ISS Wert einzustellen. Abb.: ISS = 1,5 mm [[12212_soeinfachgehts_11.png]] Protrusion: Achtung – um die Protrusion einzustellen muss die Zentrik geöffnet sein! Durch Rechtsdrehung der blauen Rändelschraube wir das BKR-Oberteil bei geöffneter Zentrik über die Verstellklaue protrusiv geführt. [[12212_soeinfachgehts_12.png]] Die Protrusion ist stufenlos bis zu 6 mm fix einstellbar. Abb.: Protrusion = 6 mm [[12212_soeinfachgehts_13.png]] Retrusion: Achtung: Um die Retrusion einzustellen muss die Zentrik geöffnet sein! Zentrik öffnen. Feststellschraube des Retrusions-Einsatzes mit Werkzeugschlüssel lösen. [[12212_soeinfachgehts_14.png]] Retrusions-Einsatz auf den gewünschten individuellen Wert führen, dann mit Werkzeugschlüssel wieder fixieren. Abb.: Retrusion = 2 mm [[12212_soeinfachgehts_15.png]] Distraktion/Kompression: Die seitlichen Schrauben lösen, Rahmen-Oberteil um den gewünschten Wert anheben, Schrauben anziehen. [[12212_soeinfachgehts_16.png]] Kompression: Rahmen-Oberteil um den gewünschten Kompressionswert anheben = Distraktion. Modelle in den Artikulator einstellen. Zur Kompression das Rahmen-Oberteil absenken und Schrauben anziehen. Abb.: Eingestellte Distraktion 3 mm. [[12212_soeinfachgehts_17.png]] Startposition: Bennettwinkel auf 30° eingestellt. Kondylenkugel in zentrischer Position = Startposition für den Bewegungsablauf. [[12212_soeinfachgehts_18.png]] Bewegungsablauf: Bennettwinkel auf 30°. Kondylenkugel wird unter permanenter Berührung des Kondylargehäuses in allen 3 Raumebenen geführt. Hier nachempfunden mit der Verstellklaue des Protrusionszeigers. Die Kondylenkugeln darf in keiner Bewegungsphase den Kontakt zur Fossa, weder kranial noch mesial, verlieren.
