Plattenset verwendbar für Splitex®
Art.-Nr.:
10008-VH
Vorteile
- Für alle CORSOART® und Artex® Artikulatoren und Artex® Maße für Candulor
- Schnelle Überprüfung der Gleichschaltung im Artikulator durch Zentrierschlüssel
- Einzigartige Anordnung der Kontaktflächen sorgt für schnelle und präzise Zentrierung der Montageplatte
- Transportstress für Artikulatoren entfällt
- Präzise Fertigung sorgt für alltagstaugliche Stabilität nahezu ohne Toleranzen
So einfach geht's – Durchführung der Gleichschaltung

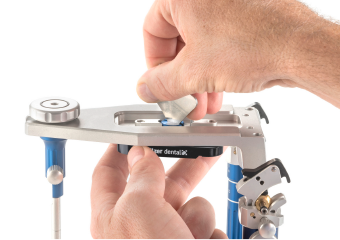

Splitex® Sockelplatte im CORSOART® Artikulatoroberteil festschrauben.

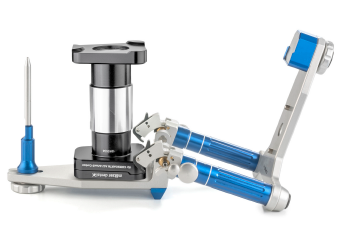

Alle Werte des Artikulators auf „0“ stellen: Bennettwinkel, Kondylenbahnneigung und FZR-Stift. Dann den Artikulator auf den Kopf stellen und den Zentrierschlüssel auf die Sockelplatte im Artikulatoroberteil setzen. Die Öffnung der Inbusschraube am Zentrierschlüssel zeigt zum Artikulatoroberteil und zum Inzisalstift.

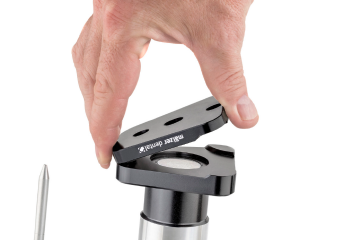

Justiersockelplatte auf Sauberkeit überprüfen und auf den Splitex® Zentrierschlüssel
Vor dem Verkleben den Artikulator schließen. Die Justiersockelplatte muss einen Klebespalt von 1–2 mm zum Artikulatoroberteil aufweisen und der FZR-Stift Kontakt zum Frontzahnführungsteller haben.

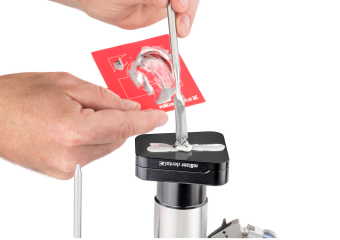

Um eine exakte Haftung zu gewährleisten, den ADESSOSPLIT® Metallkleber verwenden (Art.: 10070). Justiersockelplatte und Artikulatorunterteil entfetten. Den Kleber gleichmäßig anmischen, bis eine homogene Konsistenz entsteht. Den Kleber dann mittig auf die Justiersockelplatte auftragen. Die Verarbeitungszeit beträgt ca. 3 Min.
Zentrierschlüssel leicht nach hinten kippen, um den Artikulator zu schließen. Den Kleber anschließend bei geschlossenem Artikulator ca. 160 Min. aushärten lassen. Zur Fixierung des Artikulators ein Gummiband benutzen. Der FZR-Stift muss dabei auf dem Frontzahnführungsteller aufliegen.
So einfach geht’s – Lösen der Gleichschaltung

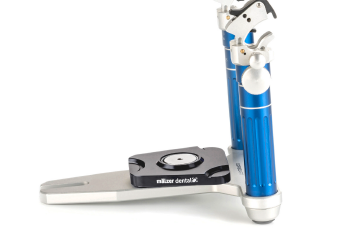

Zum Lösen der Justiersockelplatte das Artikulatoroberteil und den Frontzahnführungsteller entfernen.

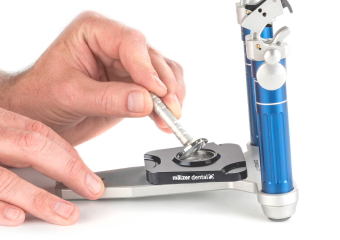

Den Magneten mittels Magnetheber seitlich heraushebeln.

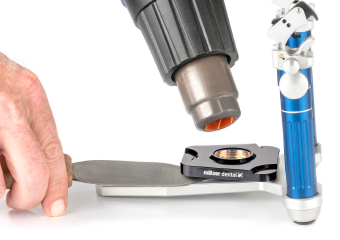

Mit Hilfe eines Heißluftföns das Zentrum der Justiersockelplatte gleichmäßig erhitzen. Nach ca. 30–60 Sek. die Platte vom Artikulatorunterteil mit Hilfe eines Wachs- oder Gipsmessers anlösen. Achtung: Verbrennungsgefahr – ausschließlich auf einem hitzebeständigen Untergrund arbeiten!

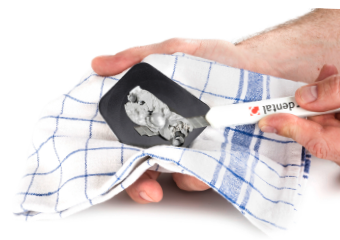

Die Metallkleberreste können mit einem Cuttermesser von der Justiersockelplatte entfernt werden – ggf. die Justiersockelplatte erneut mit dem Heißluftfön erhitzen. Achtung: Verbrennungsgefahr – Handschuhe oder einen nicht brennbaren Lappen benutzen!
Das könnte Sie auch interessieren
Ähnliche Artikel
Art.-Nr.:
10071

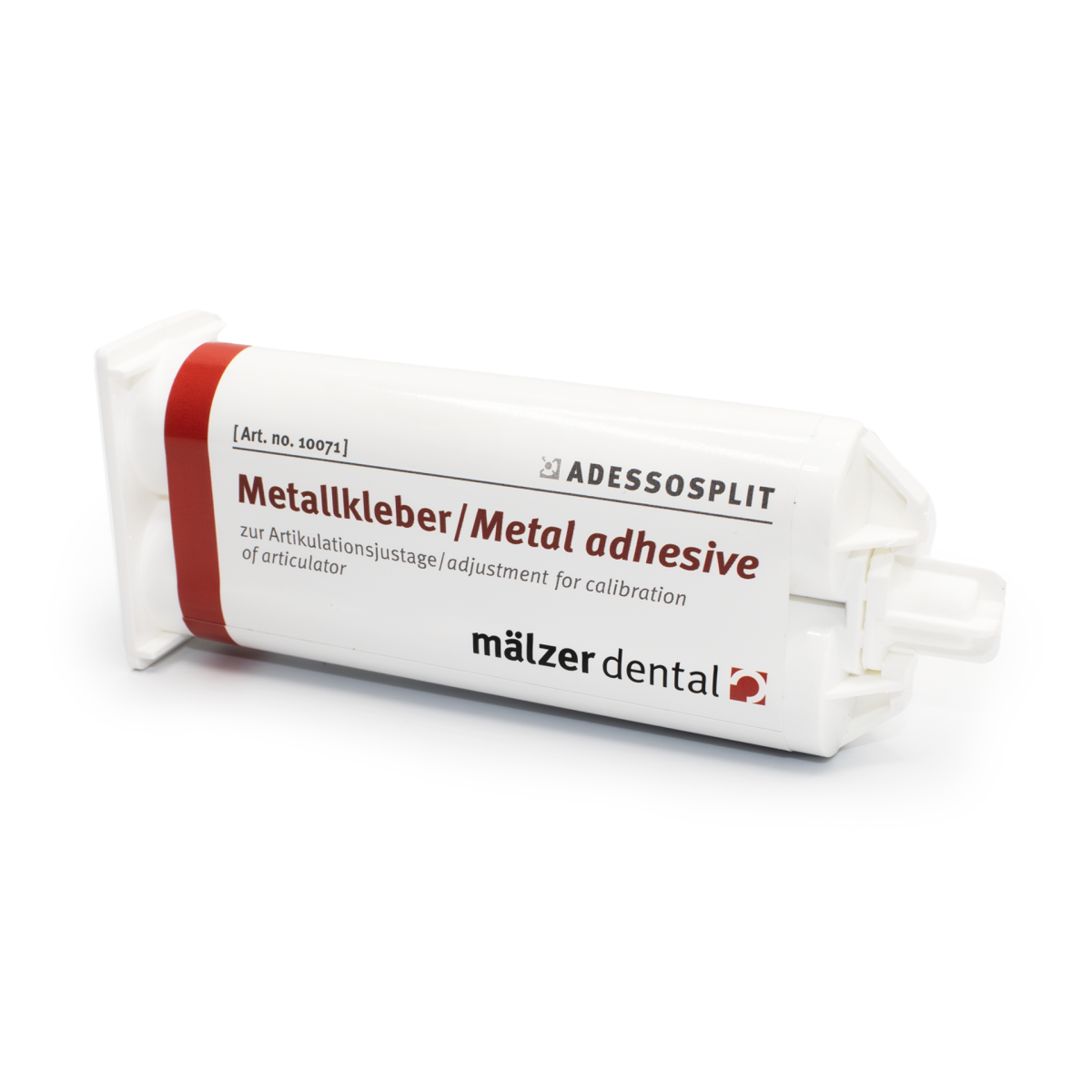

Metallkleber zur Artikulatorjustage (50 ml)
50 ml reichen für 7-8 Justagen2-Komponenten MetallkleberZum Einkleben der Justiersockelplatte im ArtikulatorunterteilInklusive 3er Pack MischdüsenVorteileDurch die einzigartige Rezeptur kein Einschrumpfen der Klebekomponenten und eine maximale AlterungbeständigkeitSo einfach geht’s – Durchführung der Gleichschaltung[[10015-VH_soeinfachgehts_1_01.png]] ADESSOSPLIT® Sockelplatte im Artikulatoroberteil festschrauben. [[10015-VH_soeinfachgehts_1_02.png]] Alle Werte des CORSOART® Artikulators auf „0“ stellen. Dann CORSOART® Artikulator auf den Kopf stellen und ADESSOSPLIT® Zentrierschlüssel auf die ADESSOSPLIT® Sockelplatte im Artikulatoroberteil setzen. [[10015-VH_soeinfachgehts_1_03.png]] ADESSOSPLIT® Justiersockelplatte auf Sauberkeit überprüfen und auf den ADESSOSPLIT® Zentrierschlüssel setzen. [[10015-VH_soeinfachgehts_1_04.png]] Vor dem Verkleben den CORSOART® Artikulator schließen. Die ADESSOSPLIT® Justiersockelplatte muss einen Klebespalt von 1–2 mm zum Artikulatorunterteil aufweisen und der Inzisalstift Kontakt zum Frontzahnführungsteller haben. [[10015-VH_soeinfachgehts_1_05.png]] Um eine exakte Haftung zu gewährleisten, den ADESSOSPLIT® Metallkleber verwenden (Art.-Nr. 10070). ADESSOSPLIT® Justiersockelplatte und Artikulatorunterteil entfetten. Den ADESSOSPLIT® Metallkleber gleichmäßig anmischen, bis eine homogene Konsistenz entsteht. Dann mittig auf die ADESSOSPLIT® Justiersockelplatte auftragen. Die Verarbeitungszeit beträgt ca. 3 Min. [[10015-VH_soeinfachgehts_1_06.png]] ADESSOSPLIT® Zentrierschlüssel leicht nach hinten kippen, um den CORSOART® Artikulator zu schließen. Den ADESSOSPLIT® Metallkleber anschließend bei geschlossenem CORSOART® Artikulator ca. 160 Min. aushärten lassen. Zur Fixierung des CORSOART® Artikulator ein Gummiband benutzen. Der Inzisalstift muss dabei auf dem Frontzahnführungsteller aufliegen.So einfach geht’s – Lösen der Gleichschaltung[[10015-VH_soeinfachgehts_2_01.png]] Zum Lösen der ADESSOSPLIT® Justiersockelplatte das Artikulatoroberteil und den Frontzahnführungsteller entfernen. [[10015-VH_soeinfachgehts_2_02.png]] Den Magneten mittels Magnetheber seitlich heraushebeln. [[10015-VH_soeinfachgehts_2_03.png]] Mit Hilfe eines Heißluftföns das Zentrum der ADESSOSPLIT® Justiersockelplatte gleichmäßig erhitzen. Nach ca. 30–60 Sek. die Platte vom Artikulatorunterteil mit Hilfe eines Wachs- oder Gipsmessers anlösen. Achtung: Verbrennungsgefahr – ausschließlich auf einem hitzebeständigen Untergrund arbeiten! [[10015-VH_soeinfachgehts_2_04.png]] Die Metallkleberreste können mit einem Cuttermesser von der ADESSOSPLIT® Justiersockelplatte entfernt werden – ggf. die ADESSOSPLIT® Justiersockelplatte erneut mit dem Heißluftfön erhitzen. Achtung: Verbrennungsgefahr – Handschuhe oder einen nicht brennbaren Lappen benutzen!
Art.-Nr.:
10003-VH

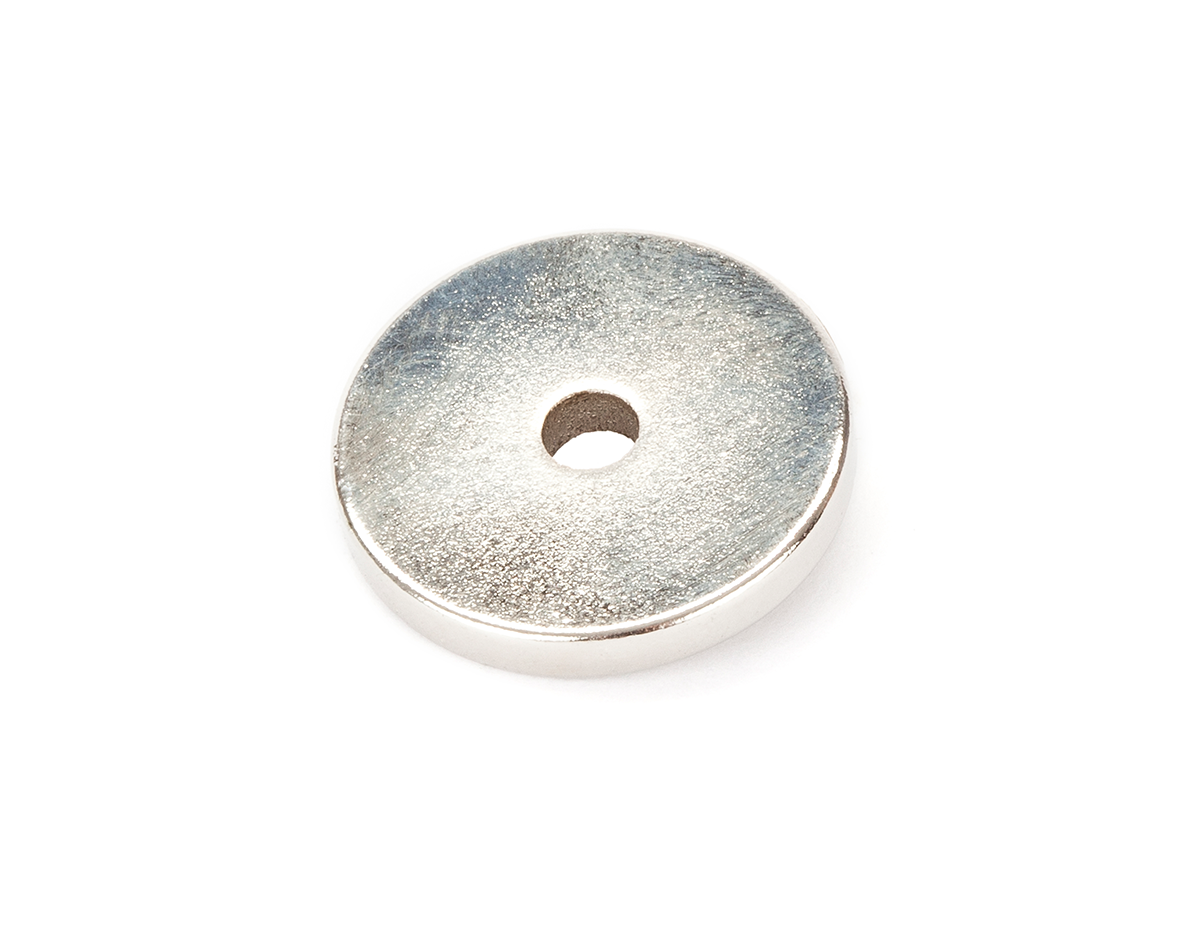

Magnetplatte
Neodym-MagnetplatteZur Verwendung in der Sockel- und Justiersockelplatte sowie der Distanzplatte
ab
18,00 €*
Art.-Nr.:
10134-DB

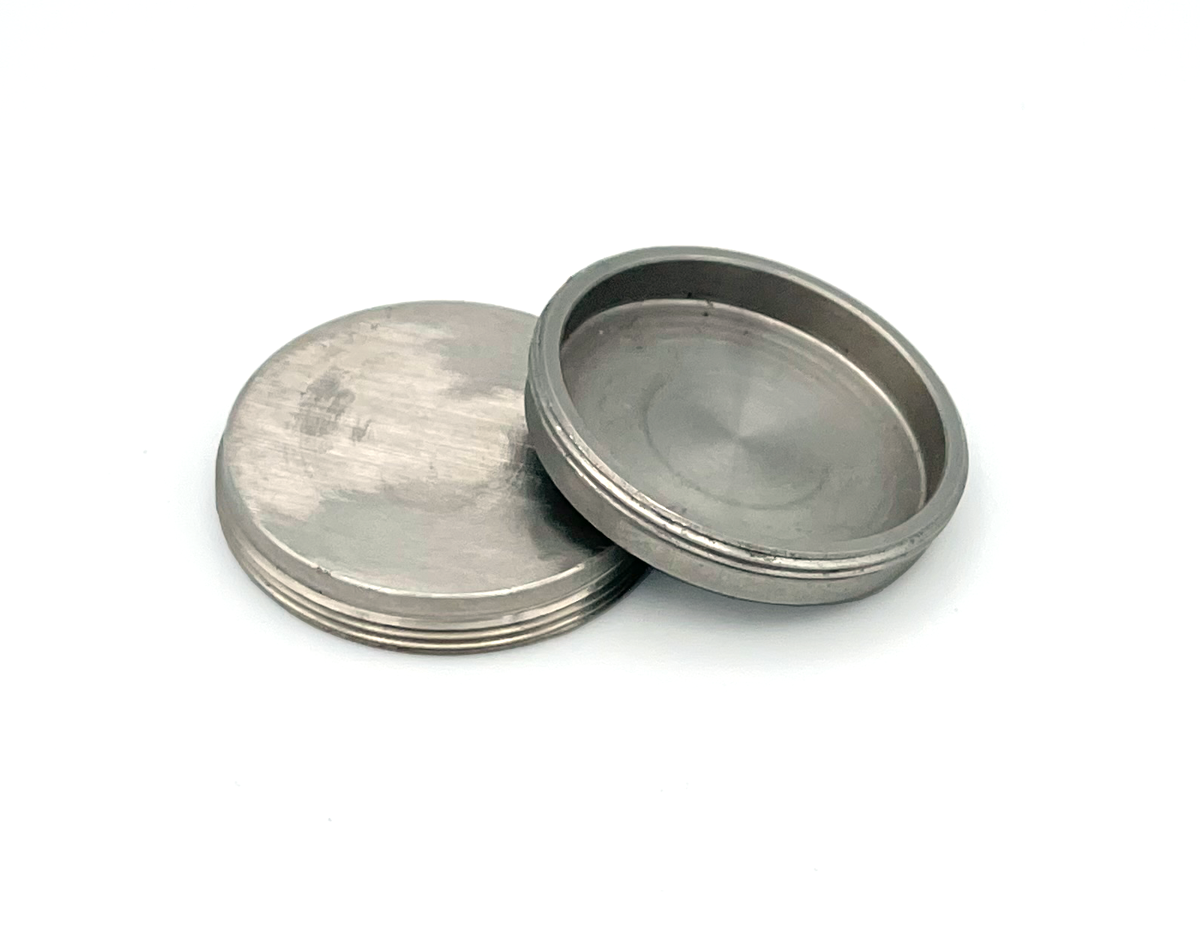

Magnetgewindetopf aus Edelstahl
Zur Verwendung in der Sockel- und Justiersockelplatte sowie der DistanzplatteMit verstärktem BodenAus rostfreiem Edelstahl
Art.-Nr.:
10005

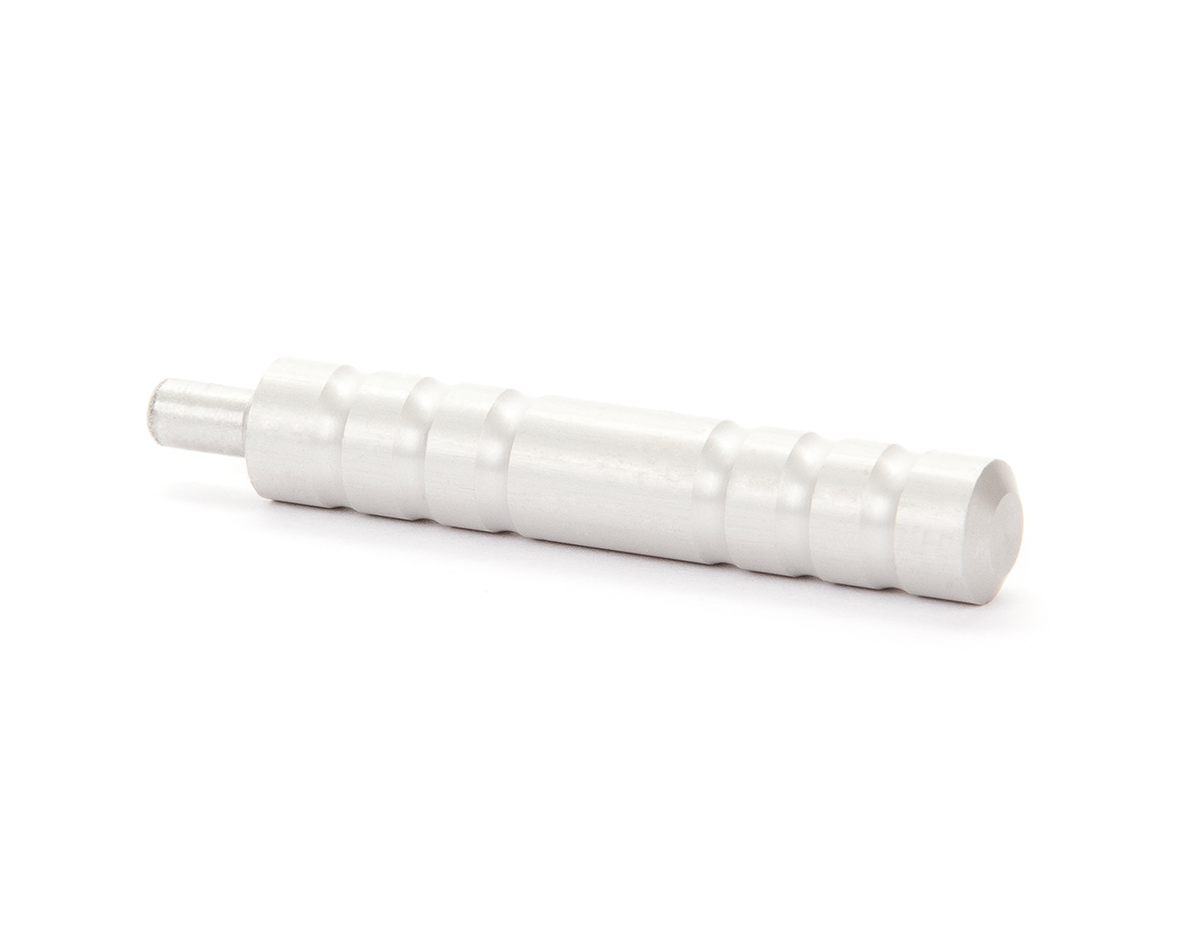

Magnetheber
